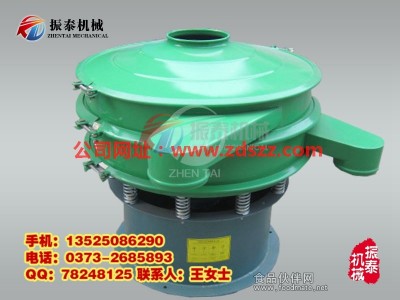

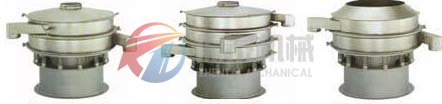

一层三次元旋振筛 二层三次元旋振筛 三层三次元旋振筛

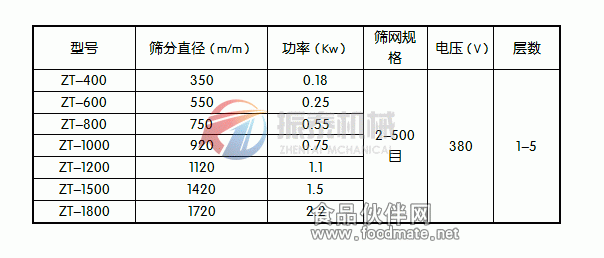

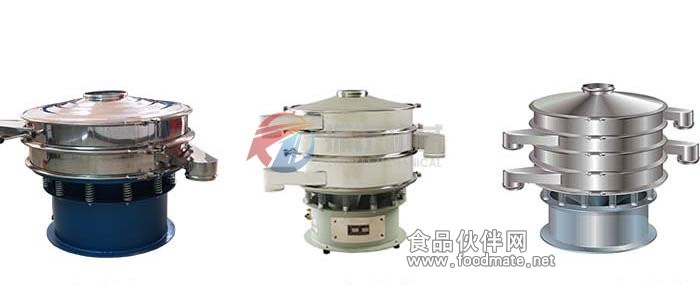

加闸式 直泄式 加缘式振泰机械生产的三次元旋振筛，在结合业内先进生产经验的基础上，广泛汲取三次元旋振筛一线用户的使用反馈意见、建议，不断升级改进的新型筛分设备。三次元旋振筛性能更加优越，筛分效率更快，更准确的筛选物料，更适用于各种物料的筛分，不管干的、湿的、精细的、粗糙的、重的、轻的、0～400目都可以分选，液体的、浆状的、0～600目都可以过滤，更有出色的筛网清理装置，把堵网几率降至，过网效率、处理精度得以有效提升，振泰独有的三次元旋振筛型号及多种筛网固定结构形式，让顾客对三次元旋振筛有更多的选择。三次元旋振筛型号说明及技术参数 三次元旋振筛型号齐全，筛机主要材质分为SUS304不锈钢材质或碳钢材质两种，大小直径可从400至1500mm的1-5层的不同型号筛机，还可根据用户需要设计为加缘式振动筛、闸门式振动筛、塑料振动筛、风冷式振动筛等特殊型号，更可以根据物料特性不同、环境差别、筛分目标不一、场地限制、生产线配置等条件专业为所需用户设计生产钛材振动筛、全不锈钢振动筛等等非标产品。 X--------------------------------------------------旋转（运转轨迹） Z--------------------------------------------------振动（电机振动） S--------------------------------------------------筛分机 1000---------------------------------------------筛机尺寸（外径mm) 1--------------------------------------------------筛机层数(如:1 , 代表一层两个出料口) S--------------------------------------------------筛机材质（如:S , SUS304不锈钢）
三次元旋振筛工作原理 三次元旋振筛利用立式振动电机作为激振源，通过振动电机上下两端的偏心重锤将旋转运动转变为水平、垂直、倾斜的三次元运动，并传递到旋振筛的筛面上；物料通过入料口进入设备内，根据不同物料筛分要求，物料经过1-5层采用不同目数的金属编织筛网的筛分层，在这个过程中，位于各层的筛网下的清网装置(弹跳球）通过频率振动不断撞击筛网，使筛网上层物料能够顺畅的透网筛分，并有效解决了物料堵网问题出现，不同目数的物料通过各层对应目数的筛网后在各层的出料口排出，最终实现筛选除杂或过滤分级的目的。调节上、下两端的相位角，可以改变物料在筛面上的运动轨迹，具体如下图：
三次元旋振筛筛分示意图
三次元旋振筛的特点 1、振泰机械生产的三次元旋振筛在功率低于同类产品的情况下，激振力与各机型优化配合；动力发生器从顶部到底部使用密封轴承，回宽线圈并整体浸漆。特殊的润滑油，保持振泰机械的质量标准。
2、三次元旋振筛过滤机筛机直径标准规格就有七个系列：从400mm-600mm-800mm—1000mm-1200mm-1500mm-1800mm。单层、多层分选，单台筛分机可简便装配一至四层筛网，同时分选出2-5个粒级原料3、振泰机械生产的三次元旋振筛有广泛的分选范围：颗粒的、粉状的、精细的、粗糙的、重的、轻的、浆状的、液体的都可以筛选；颗粒小至28微米也可筛分，浆液5微米也可过滤。4、三次元旋振筛筛网功能使网孔堵塞限定在一个较小的范围，更有特殊的筛网清理装置把原料透网的几率提到。5、三次元旋振筛不但在3至5分钟成功换网且筛网易均匀拉紧，大大降低筛网磨损，延长筛网使用寿命。6、 特殊设计的振泰三次元旋振筛，无需地基安装，可放于任何所需位置且易于移动。三次元旋振筛使用范围1、金属冶金矿业：铝粉、铅粉、铜粉、矿石、合金粉、焊条粉末、二氧化锰、电解铜粉、电磁性材料、研磨粉、耐火材料、高岭土、石灰、氧化铝、重质碳酸钙、石英砂等；2、公害处理行业：废油、废水、染整废水、助剂、活性碳等；3、粮食食品行业：糖粉、淀粉、食盐、米粉、奶粉、豆浆、蛋粉、酱油、果汁、小麦、玉米、大豆、花生等；4、化工医药行业：树脂、涂料、工业药品、化妆品、油漆、中药粉等；三次元旋振筛结构图
三次元旋振筛安装图

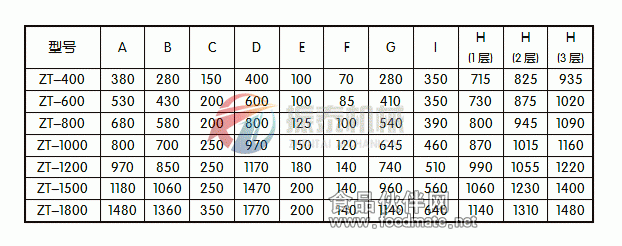

三次元旋振筛安装尺寸图
三次元旋振筛安装与调试1、设备应有稳定的基础。当设备安装于一般地面或水泥基础上时，可以不设置地脚螺栓。当设备安装于钢结构架台之上时，应用螺栓紧固于结构体上，而且钢结构架台应有一定的钢度。本机只需三相开关一只(备注:使用电气控制盘)，用蛇皮管穿线，将电机接至电源即可，注意电气控制盘应悬挂安装于墙上。2、设备出厂前已将筛网装妥，使用过程中的筛网更换可自己更换。3、开机前，应先检查各压紧螺栓的紧固程度，及各料口的位置是否与接料器对正，并观察振动电机是否能正常转动及弹簧受力有无阻碍，检查各层筛网是否压紧。4、当旋振筛接入电气控制盘之前，应首先对电气控制盘进行检查。线路接通后观察振动电机旋转方向是否是顺时针方向, (备注：否则应改变相序)运转是否正常，有无异噪声。5、调节立式振动电机上下偏心重锤的相位角，以适应各种物料筛分情况。
